Raspberry Pi へ VNC でリモートアクセスする

Napter を利用して、IoT SIM を使用したデバイス (Raspberry Pi) に VNC® Viewer でリモートアクセスする方法を説明します。

ここでは、以下の構成で、SSH ポートフォワードを利用した手順を説明します。

  • VNC サーバー: IoT SIM を利用した Raspberry Pi と、Raspberry Pi に用意されている VNC サーバー
  • VNC クライアント: VNC® Viewer
[デバイス側ポート] に 5900 を入力すると vnc プロトコルを利用したアクセス情報が表示されます

このページでは、通信を暗号化するために SSH ポートフォワードを利用した手順を説明しますが、通信の暗号化に不安がない場合は、SSH ポートフォワードを利用しなくても接続できます。

具体的には、オンデマンドリモートアクセス画面の [デバイス側ポート] に「5900」を入力してオンデマンドリモートアクセスを作成すると、vnc プロトコルを利用したアクセス情報 (vnc://xxx-xxx-xxx-xxx.napter.soracom.io:yyyyy) が表示されます。

  • macOS の場合は、Finder を開いてアクセス情報を入力するとリモートアクセスできます。

  • Windows の場合は、VNC Viewer を利用できます。なお、VNC Viewer を利用する場合は、オンデマンドリモートアクセス画面に表示されたアクセス情報 (vnc://xxx-xxx-xxx-xxx.napter.soracom.io:yyyyy) から vnc:// を除いた文字列を入力するとリモートアクセスできます。

操作を始める前に準備が必要です (クリックして確認してください)

(1) SORACOM Air for セルラーの IoT SIM、および IoT SIM を利用できるデバイスを準備する

各種デバイスでの IoT SIM の使用方法については 各種デバイスで SORACOM Air を使用する を参照してください。

準備完了

ステップ 1: デバイスの設定を行う

Raspberry Pi (以下、デバイス) で VNC サーバーを有効化します。

  1. Raspberry Pi へログインし、以下のコマンドを実行します。

    $ sudo raspi-config

  2. ↑ キー / ↓ キーを押し、[Interfacing Options] または [Interface Options] を選択して、Enter キーを押します。

    VNC設定 VNC設定

  3. ↑ キー / ↓ キーを押し、[VNC] を選択して、Enter キーを押します。

    VNC設定 VNC設定

  4. ← キー / → キーを押し、[Yes] を選択して、Enter キーを押します。

    VNC設定 VNC設定

  5. [Ok] を選択して、Enter キーを押します。

    VNC設定 VNC設定

  6. ← キー / → キーを押し、[Finish] を選択して、Enter キーを押します。

SSH サーバーも有効化してください

VNC サーバーに加えて、SSH サーバーも有効化してください。

ステップ 2: オンデマンドリモートアクセスを作成する

Napter 利用料金が発生します

オンデマンドリモートアクセスを作成すると Napter 利用料金が発生します。なお、Napter には無料利用枠があるため、無料利用枠内の利用であれば、Napter 利用料金が発生しません。詳しくは、SORACOM Napter のご利用料金 を参照してください。

  1. ユーザーコンソール にログインし、デバイスが利用する IoT SIM にあわせてカバレッジタイプを変更します。

    たとえば、plan01s の IoT SIM を利用するデバイスにリモートアクセスする場合は、グローバルカバレッジの表示に変更します。詳しくは、SORACOM ユーザーコンソールで表示するカバレッジタイプを変更する を参照してください。

  2. [メニュー][SORACOM AIR FOR セルラー][SIM 管理] の順にクリックします。

    SIM 管理画面が表示されます。

  3. デバイスが利用する IoT SIM がオンラインであることを確認します。

  4. デバイスが利用する IoT SIM にチェックを入れて、[操作][オンデマンドリモートアクセス] の順にクリックします。

    オンデマンドリモートアクセス画面が表示されます。

    選択した IoT SIM にすでにオンデマンドリモートアクセスが作成されている場合は、オンデマンドリモートアクセスの一覧が表示されます。新しいオンデマンドリモートアクセスを作成するには、[+作成] をクリックします。

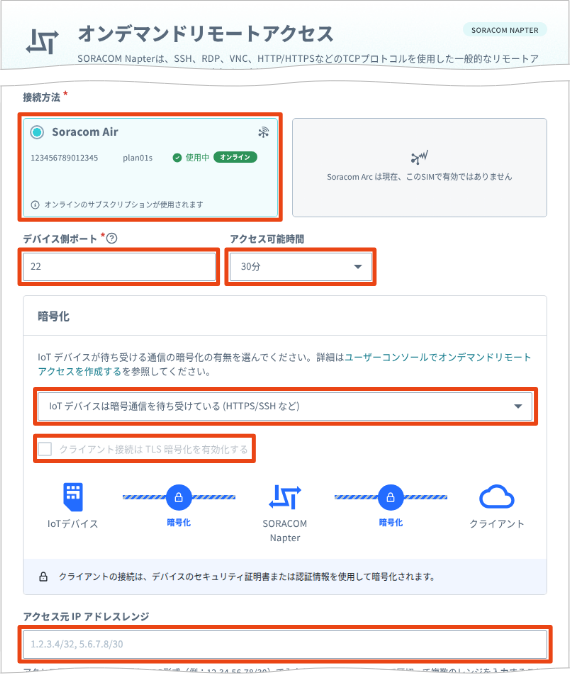

  5. 接続先の情報を設定します。

    設定項目について詳しくは、ユーザーコンソールでオンデマンドリモートアクセスを作成する を参照してください。

    項目説明
    [接続方法]デバイスに接続する方法 (SORACOM Air または SORACOM Arc) を選択します。SORACOM Air で追加サブスクリプションを利用している場合は、複数のサブスクリプションが表示されます。ただし、Napter で利用するサブスクリプションを選択する必要はありません。オンライン が表示されているサブスクリプションが利用されます。
    [デバイス側ポート]デバイスが SSH 接続を待ち受けているポート番号を指定します。SSH のための一般的なポート番号は 22 ですが、デバイスによっては 22 以外に変更していることがあります。デバイスの設定に合わせて、ポート番号を指定してください。
    [アクセス可能時間]オンデマンドリモートアクセスを維持する時間 (リモートアクセスを許可する時間) を選択します。
    [TLS]SSH 接続を利用するため、チェックを外します。チェックを入れると、SSH 接続できません。なお、SSH ポートフォワーディングを利用して、VNC 接続するため通信内容は暗号化されています。
    [アクセス元 IP アドレスレンジ]デバイスにリモートアクセスできる IP アドレスレンジをグローバル IP アドレスで指定します。空欄の場合は、ユーザーコンソールを操作している PC のグローバル IP アドレスが設定されます。

  6. [保存] をクリックします。

    選択した IoT SIM に対してオンデマンドリモートアクセスが構成され、アクセス情報が表示されます。

  7. [SSH][] をクリックします。

    SSH コマンド (ssh -p xxxxx xx-xx-xx-xxx.napter.soracom.io -l user) がクリップボードにコピーされます。

ステップ 3: SSH ポートフォワードを設定する

ステップ 2 で表示された SSH コマンドにポートフォワードの設定を追加して、デバイスに SSH 接続します。

  1. PC のターミナルで、ステップ 2 の手順 7 でクリップボードにコピーしたコマンドに、-L 5901:localhost:5900 を追加して入力します。

    これは、接続するデバイスの VNC サーバーのポートが 5900、ローカル PC で利用するポートが 5901 のときの設定です。

    $ ssh -p xxxxx -L 5901:localhost:5900 xx-xx-xx-xxx.napter.soracom.io -l user

    user@xx-xx-xx-xxx.napter.soracom.io's password:

    user の部分を適切なユーザー名に変更してください

    user の部分は、デバイスにログインするユーザーの名前に変更してください。たとえば、デバイスが Raspberry Pi の場合は、user の代わりに pi に置き換える必要があることがあります。

    $ ssh -p xxxxx -L 5901:localhost:5900 xx-xx-xx-xxx.napter.soracom.io -l pi


    新しくオンデマンドリモートアクセスを構成した場合は、以下のメッセージが表示されることがあります。

    The authenticity of host '[xx-xx-xx-xxx.napter.soracom.io]:xxxxx ([xx.xx.xx.xxx]:xxxxx)' can't be established.
    ECDSA key fingerprint is SHA256:xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx.
    Are you sure you want to continue connecting (yes/no/[fingerprint])?


    yes と入力して、Enter キーを押してください。

    Warning: Permanently added '[xx-xx-xx-xxx.napter.soracom.io]:xxxxx,[xx.xx.xx.xxx]:xxxxx' (ECDSA) to the list of known hosts.

  2. デバイスにログインするユーザーのパスワードを入力して、Enter キーを押します。

    SSH 接続が確立されます。

kex_exchange_identification: Connection closed by remote host が表示されたときは

手順 1 のあとに、kex_exchange_identification: Connection closed by remote host が表示されたときは、kex_exchange_identification: Connection closed by remote host が表示されたときは を参照してください。

ステップ 4: Napter で VNC 接続する

ステップ 3 で設定したポートフォワードの設定 (localhost:5901) を VNC クライアントに設定します。

  1. VNC Viewer を起動して、VNC Server のアドレスを入力する欄に、「localhost:5901」を入力します。

    Napter Napter

  2. VNC 接続します。

    デバイスの VNC サーバーに接続され、デバイスの画面が表示されます。

    Napter Napter

ステップ 5: オンデマンドリモートアクセスを削除する

オンデマンドリモートアクセスは、[アクセス可能時間] で指定した時間が経過すると、自動的に削除されます。手動で削除する場合は、オンデマンドリモートアクセスを削除する を参照してください。
