SORACOM Query で作成した SQL クエリを SORACOM Lagoon 3 に登録し、通信した IoT SIM の数を監視する Alert rule を作成します。具体的には、直近 1 時間に通信した IoT SIM のユニーク数が、先週比で 10 以上減少した場合に、Slack チャンネルへメッセージを送信します。

ステップ 1: SQL アシスタント (AI) を利用して SQL クエリを作成する

SQL アシスタント (AI) に以下の質問を入力して SQL クエリを作成します。

SIM_STATS テーブルを利用して、「1 時間前の日時」と「直近 1 時間に通信した SIM ユニーク数と 1 週間前の同時間帯に通信した SIM ユニーク数の差」の 2 カラムを表示してください。

SQL クエリの例:

SELECT
  DATEADD(hour, -1, DATE_TRUNC('hour', CURRENT_TIMESTAMP())) AS TARGET_HOUR,
  (
    SELECT COUNT(DISTINCT SIM_ID)
    FROM SIM_STATS
    WHERE TIMESTAMP >= DATEADD(hour, -1, DATE_TRUNC('hour', CURRENT_TIMESTAMP()))
      AND TIMESTAMP < DATE_TRUNC('hour', CURRENT_TIMESTAMP())
  )
  -
  (
    SELECT COUNT(DISTINCT SIM_ID)
    FROM SIM_STATS
    WHERE TIMESTAMP >= DATEADD(day, -7, DATEADD(hour, -1, DATE_TRUNC('hour', CURRENT_TIMESTAMP())))
      AND TIMESTAMP < DATEADD(day, -7, DATE_TRUNC('hour', CURRENT_TIMESTAMP()))
  ) AS DIFF_SIM_COUNT
/* 1時間前のSIMユニーク数と1週間前同時間帯のSIMユニーク数の差を表示 */;

ステップ 2: Lagoon コンソールで Alert rule を作成する

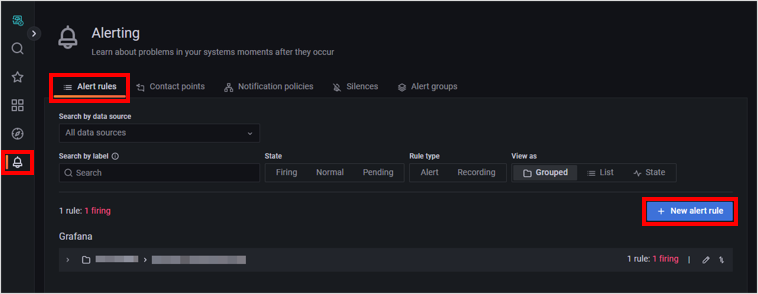

1. Lagoon コンソールにログイン して、[ (Alerting)] → [Alert rules] → [＋New alert rule] の順にクリックします。



   「Add rule」画面が表示されます。

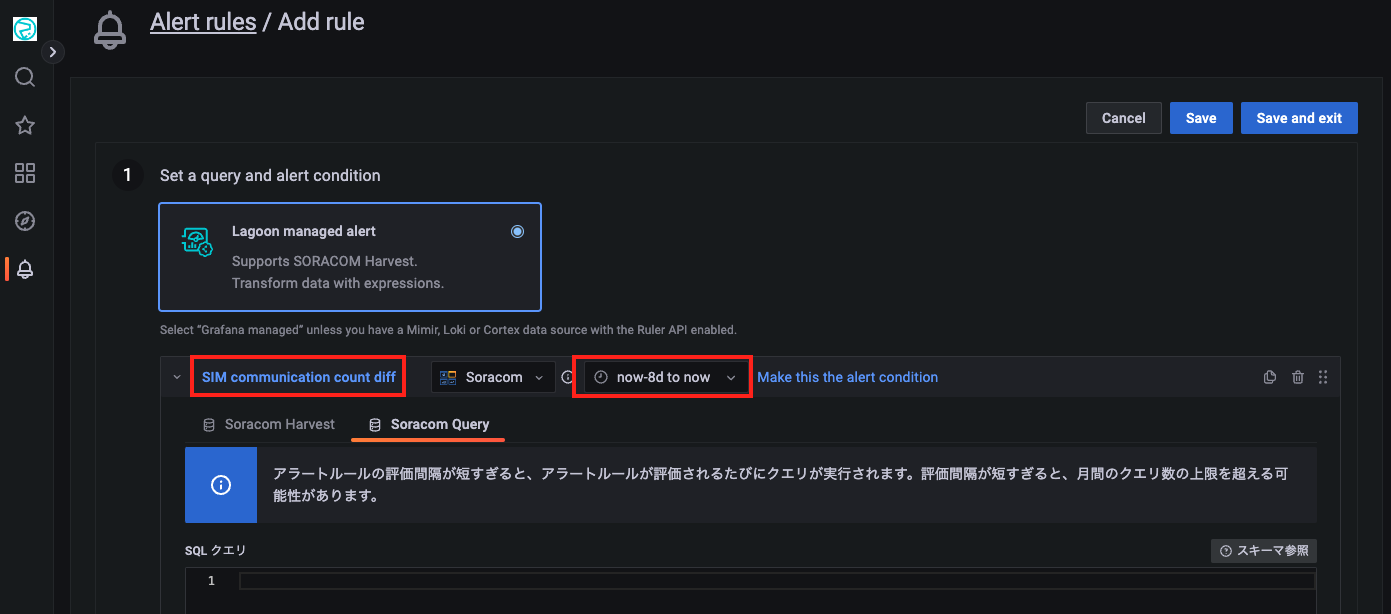

2. Query「A」の 1 行目を以下のように設定します。

   項目	説明
   Query の名前 (1 行目 1 項目)	[A] をクリックして、「SIM communication count diff」を入力します。
   評価範囲 (1 行目 3 項目)	「now-10m to now」をクリックして、[From] に「now-8d」(8 日前) を入力し、[To] に「now」(現在時刻) を入力して、[Apply time range] をクリックします。時間設定について詳しくは、Grafana documentation の Time units and relative ranges を参照してください。

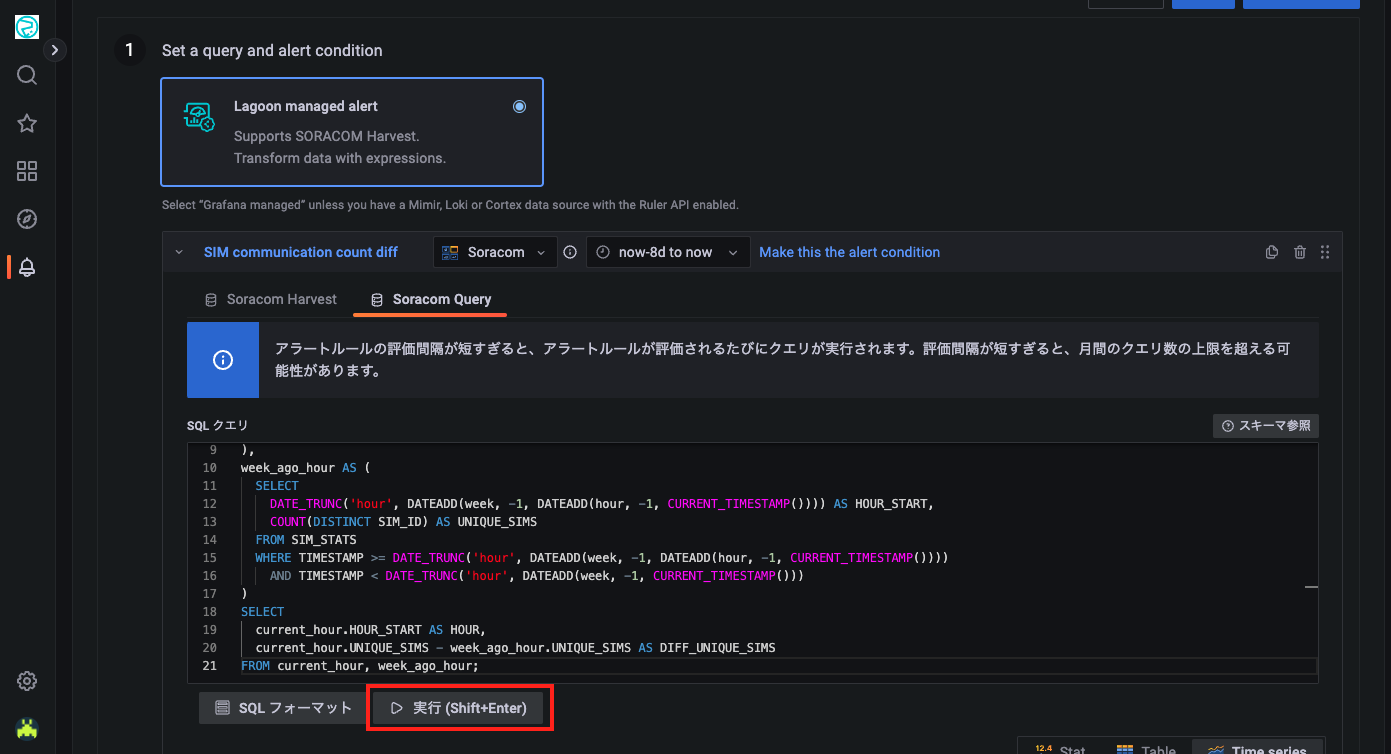

3. [Soracom Query] をクリックして、[SQL クエリ] に SQL アシスタント (AI) を利用して SQL クエリを作成する で作成した SQL クエリを入力して、[実行 (Shift+Enter)] をクリックします。



   SQL クエリが実行され、Alert rule のグラフが更新されます。

   ショートカットキーでも実行できます

   Shift キーを押しながら Enter キーを押しても実行できます。

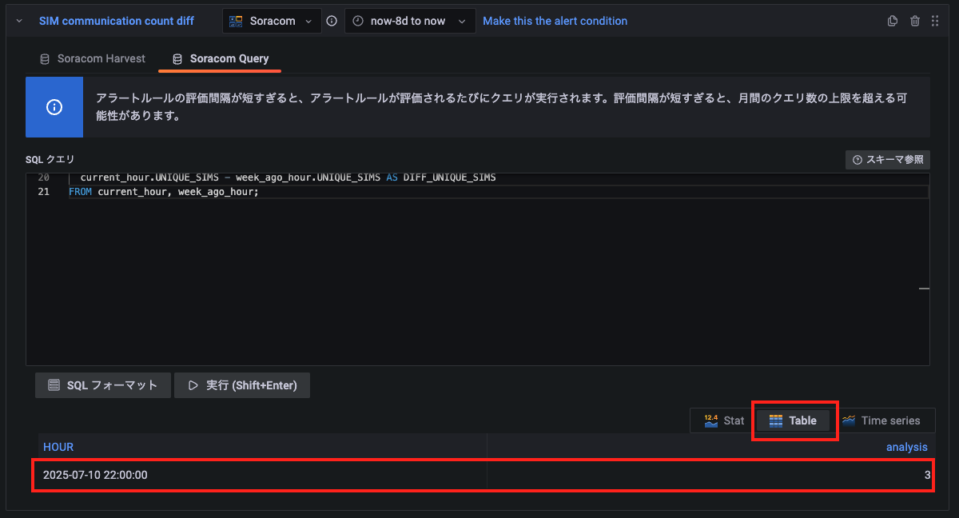

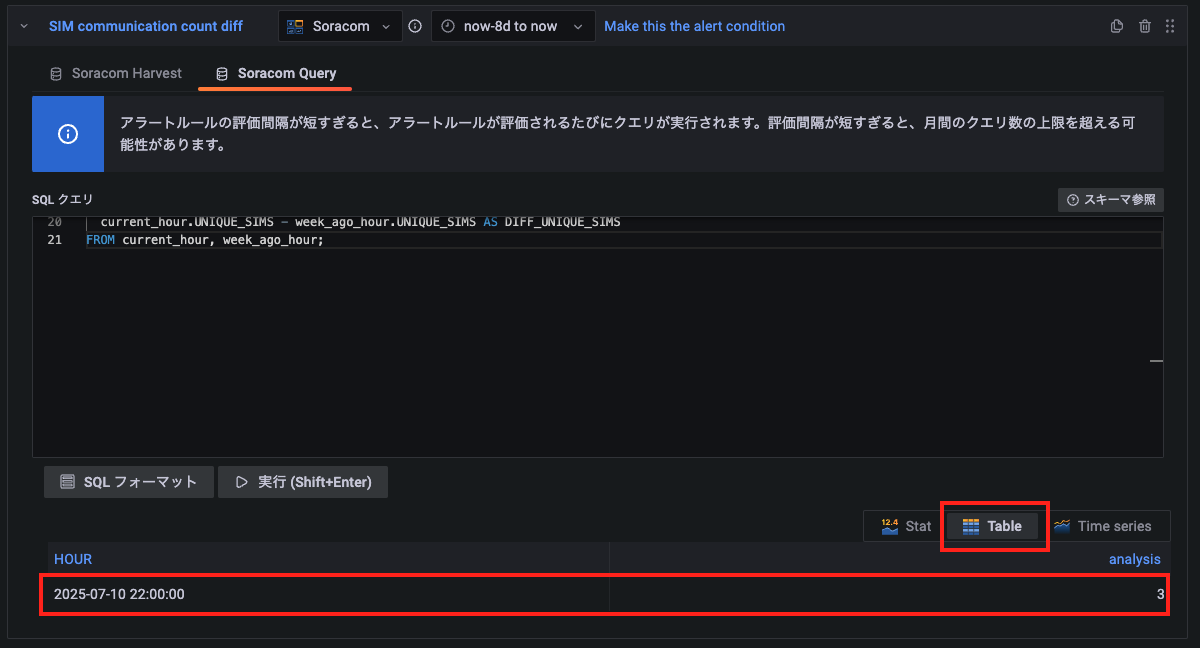

4. [Table] をクリックします。

   テーブル表示に切り替わります。

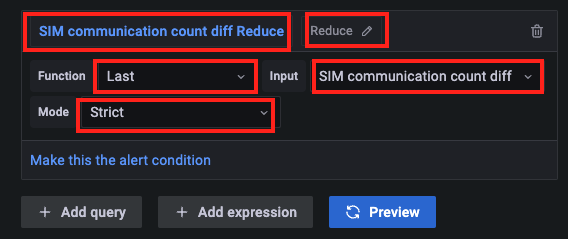

5. Expression「B」を以下のように設定します。

   項目	説明
   Expression の名前 (1 行目 1 項目)	[B] をクリックして、「SIM communication count diff reduce」を入力します。
   計算方法 (1 行目 2 項目)	「Reduce」を選択します。
   [Function]	「Last」(直近の値) を選択します。
   [Input]	「SIM communication count diff」を選択します。
   [Mode]	「Strict」を選択します。

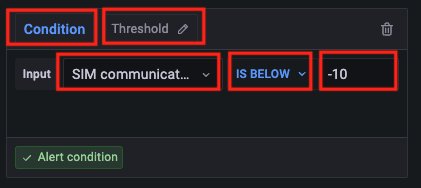

6. Expression「C」を以下のように設定します。

   項目	説明
   Expression の名前 (1 行目 1 項目)	[C] をクリックして、「Condition」を入力します。
   計算方法 (1 行目 2 項目)	「Threshold」を選択します。
   [Input]	「SIM communication count diff reduce」を選択します。また、[IS BELOW] (より小さい) を選択して「-10」を入力します。

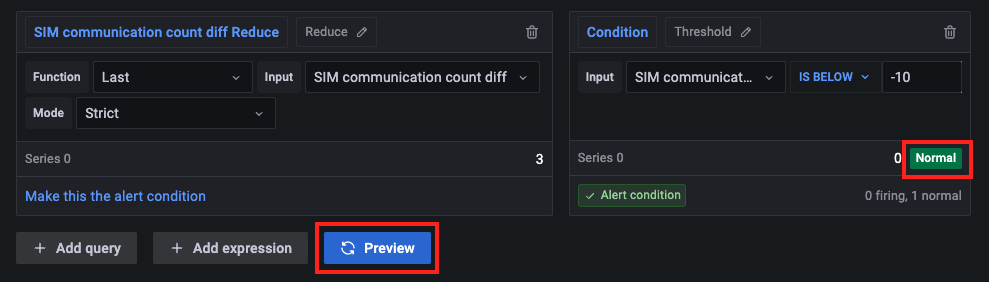

7. [Preview] をクリックします。

   データが更新され、「Condition」に条件の評価結果が表示されます。

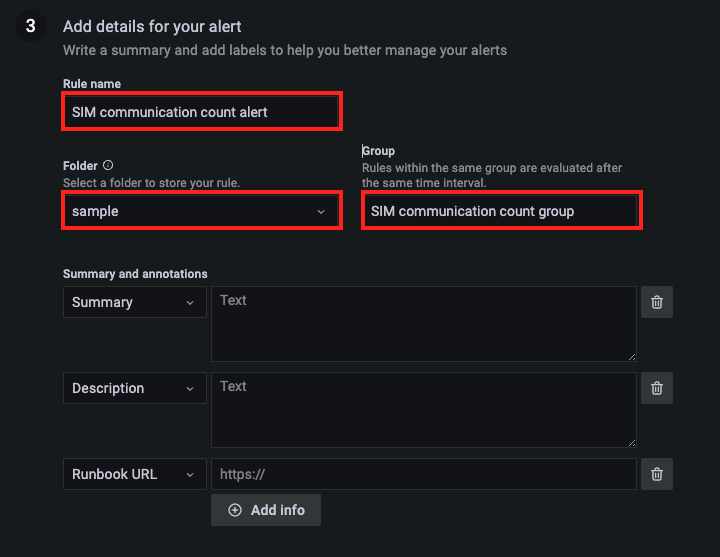

8. [3 Add details for your alert] の以下の項目を設定します。

   項目	説明
   [Rule name]	Alert rule の名前です。「SIM communication count alert」を入力します。
   [Folder]	「sample」を入力して、Enter キーを押します。
   [Group]	Alert group の名前です。「SIM communication count group」を入力して、Enter キーを押します。



   次に、Alert rule の Label を設定します。このあとに設定する Notification policy では、この Label を監視します。

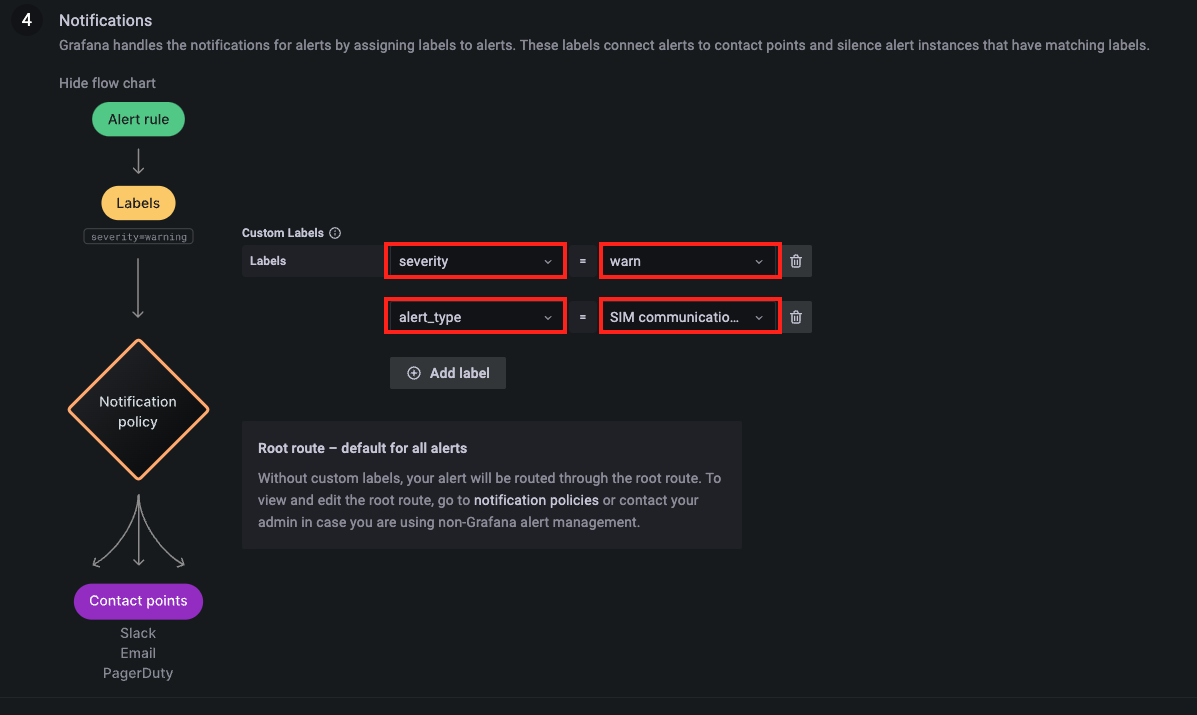

9. [4 Notifications] の [Custom Labels] で [＋Add label] をクリックして、以下のように設定します。

   [key]	[value]
   「severity」を入力します。	「warn」を入力します。
   「alert_type」を入力します。	「SIM communication count」を入力します。

   初めての key または value の場合は、値を入力して Enter キーを押します。

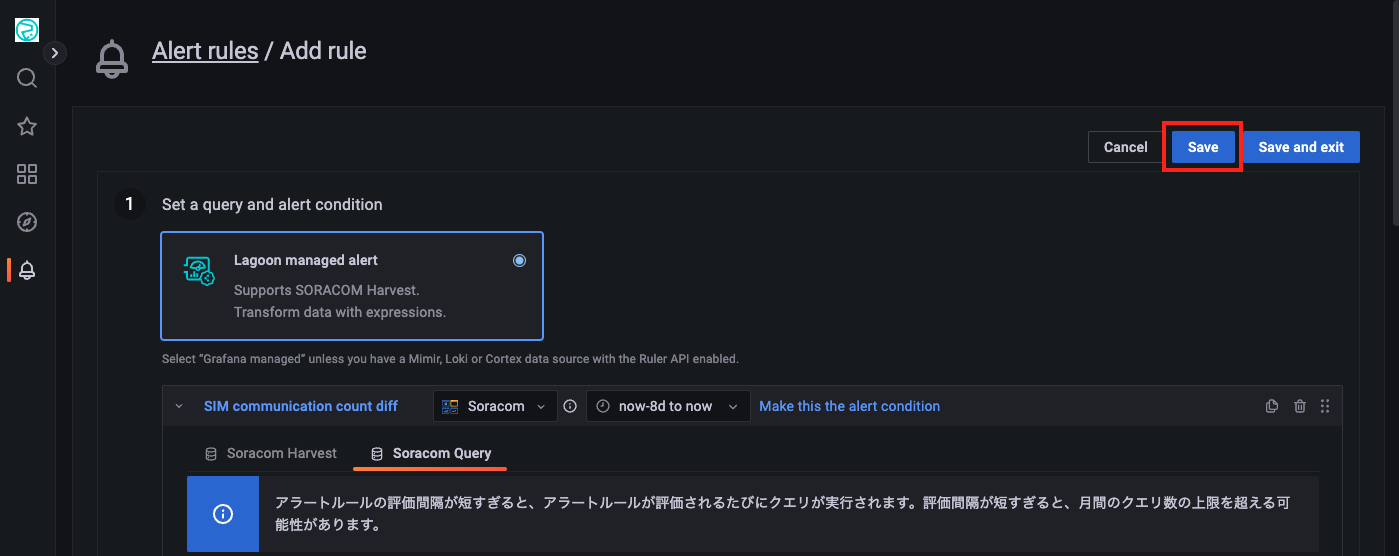

10. 画面右上にある [Save] をクリックします。



    Alert rule が保存されます。

ステップ 3: Slack チャンネルを設定する (Contact point)

Slack チャンネルに通知するための Contact point を作成します。

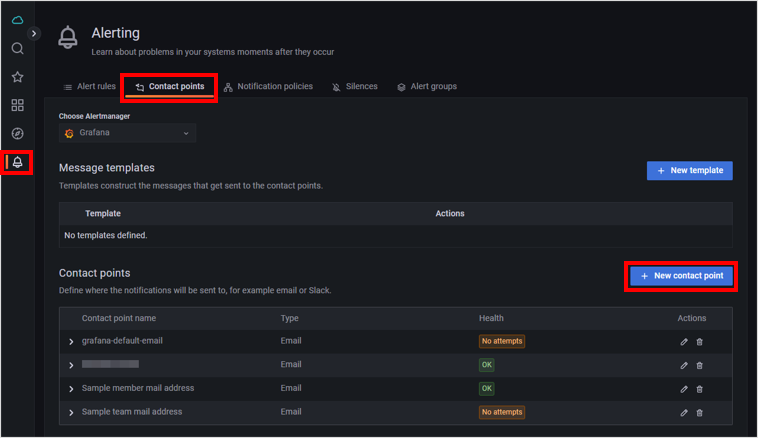

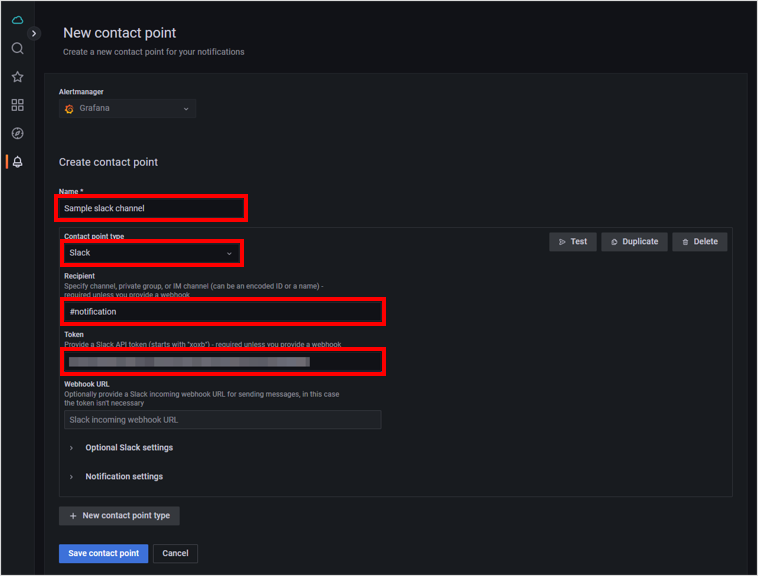

1. [ (Alerting)] → [Contact points] → [＋New contact point] の順にクリックします。



   「New contact point」画面が表示されます。

2. 以下の項目を設定します。

   項目	説明
   [Name]	Contact point の名前を入力します。例: Sample slack channel
   [Contact point type]	「Slack」を選択します。
   [Recipient] (*1)	Slack のチャンネル名を入力します。例: #notification
   [Token] (*1)	Slack App の Bot User OAuth Token を入力します。
   [Webhook] (*2)	Slack App の Webhook URL を入力します。

   • (*1) Bot User OAuth Token を利用してメッセージを送信する場合にのみ設定します。
   • (*2) Webhook URL を利用してメッセージを送信する場合にのみ設定します。



3. [Save contact point] をクリックします。

   Contact point が保存されます。

ステップ 4: Alert rule と Contact point を関連付ける (Notification policy)

ここまでの設定では、Alert rule と Contact point が別々に登録されている状態です。Notification policy を設定して、Alert rule と Contact point を関連付けます。

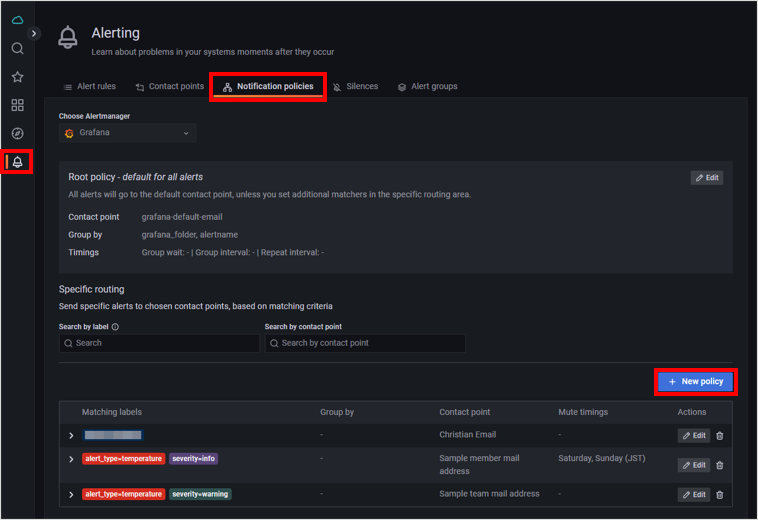

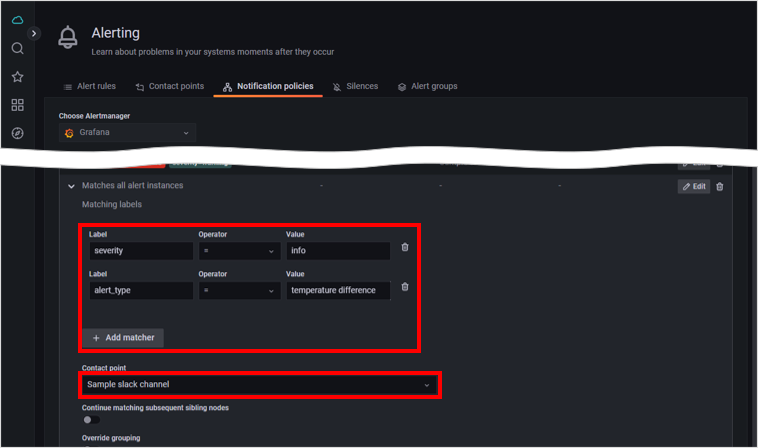

1. [ (Alerting)] → [Notification policies] → [＋New policy] の順にクリックします。



   新しい Specific routing (Policy) が作成されます。

2. 以下の項目を設定します。

   項目	説明
   [Matching labels]	[＋Add matcher] をクリックして、以下の Label を設定します。 [label] [Operator] [value] 「severity」を入力します。 「=」を選択します。 「warn」を入力します。 「alert_type」を入力します。 「=」を選択します。 「SIM communication count」を入力します。 この Label の設定は、この Policy が動作する条件として扱われます。条件に一致すると、次の [Contact point] で選択した Contact point に Alert が通知されます。
   [Contact point]	「Sample slack channel」を選択します。



3. [Save policy] をクリックします。

   Notification policy が保存されます。

以上で、データ通信した IoT SIM のユニーク数が先週比で 10 以上減少していたら、Slack の #notification チャンネルにメッセージが送信されます。

通知が不要になったときは

通知が不要になったときは、作成した設定を以下の順番で削除します。

1. Notification policy の Specific routing (Policy) を削除します。

   詳しくは、Specific routing (Policy) を削除する を参照してください。

2. Contact point を削除します。

   詳しくは、Contact point を削除する を参照してください。

3. Alert rule を削除します。

   詳しくは、Alert rule を削除する を参照してください。
