トラフィックフィルタリングを設定する手順を説明します。トラフィックフィルタリングでできることや、設定前に決めることについては、トラフィックフィルタリングの概要 を参照してください。

ステップ 1: トラフィックフィルタリングを有効化する

1. トラフィックフィルタリングを設定する VPG の VPG 設定画面で、[フィルタリング] タブをクリックします。

   VPG 設定画面を表示する操作について詳しくは、VPG の設定を変更する を参照してください。

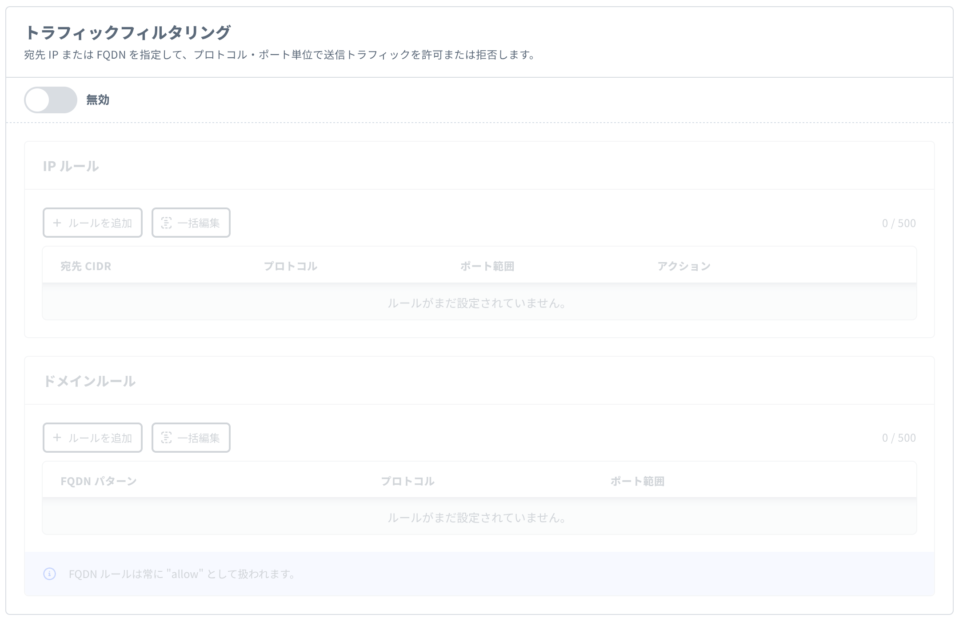

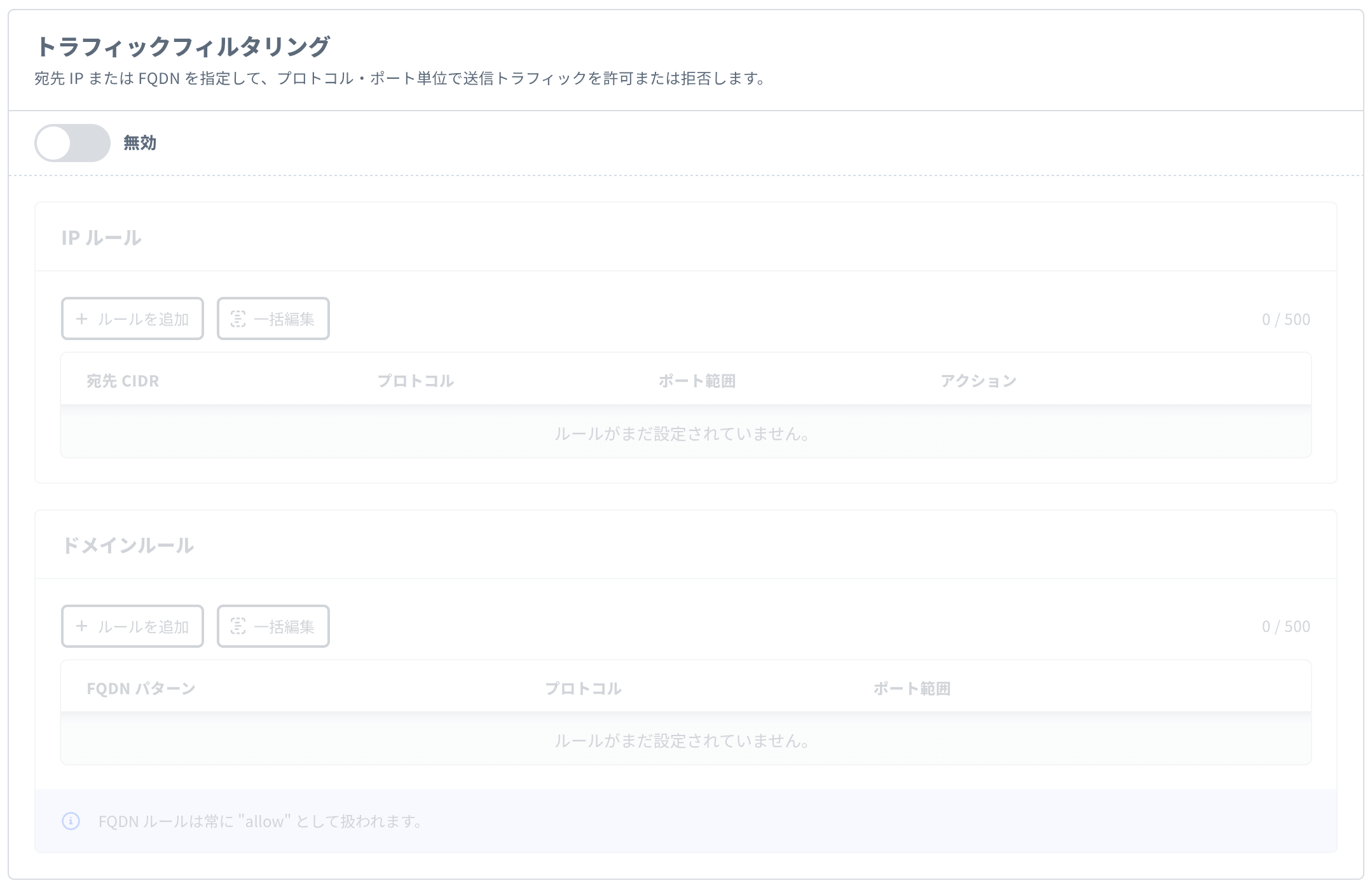

   [フィルタリング] タブには [アウトバウンドルーティングフィルター] と [トラフィックフィルタリング] の 2 つのセクションがあります。本ページで説明するトラフィックフィルタリングは [トラフィックフィルタリング] セクションで設定します。アウトバウンドルーティングフィルターについては、アウトバウンドルーティングフィルターを設定する を参照してください。



2. [トラフィックフィルタリング] セクションのスイッチをオンにします。

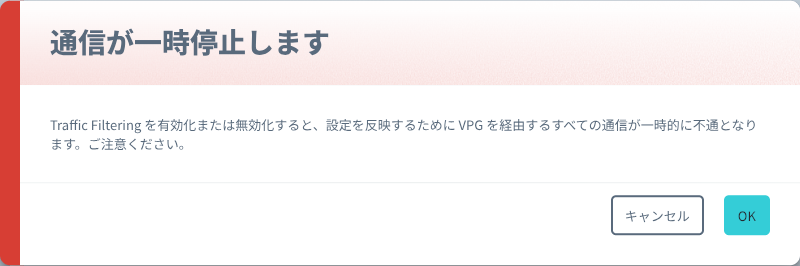

   確認画面が表示されます。



   トラフィックフィルタリングを有効化または無効化すると、設定を反映するために VPG を経由するすべての通信が一時的に不通になります。

3. 表示内容を確認して、[OK] をクリックします。

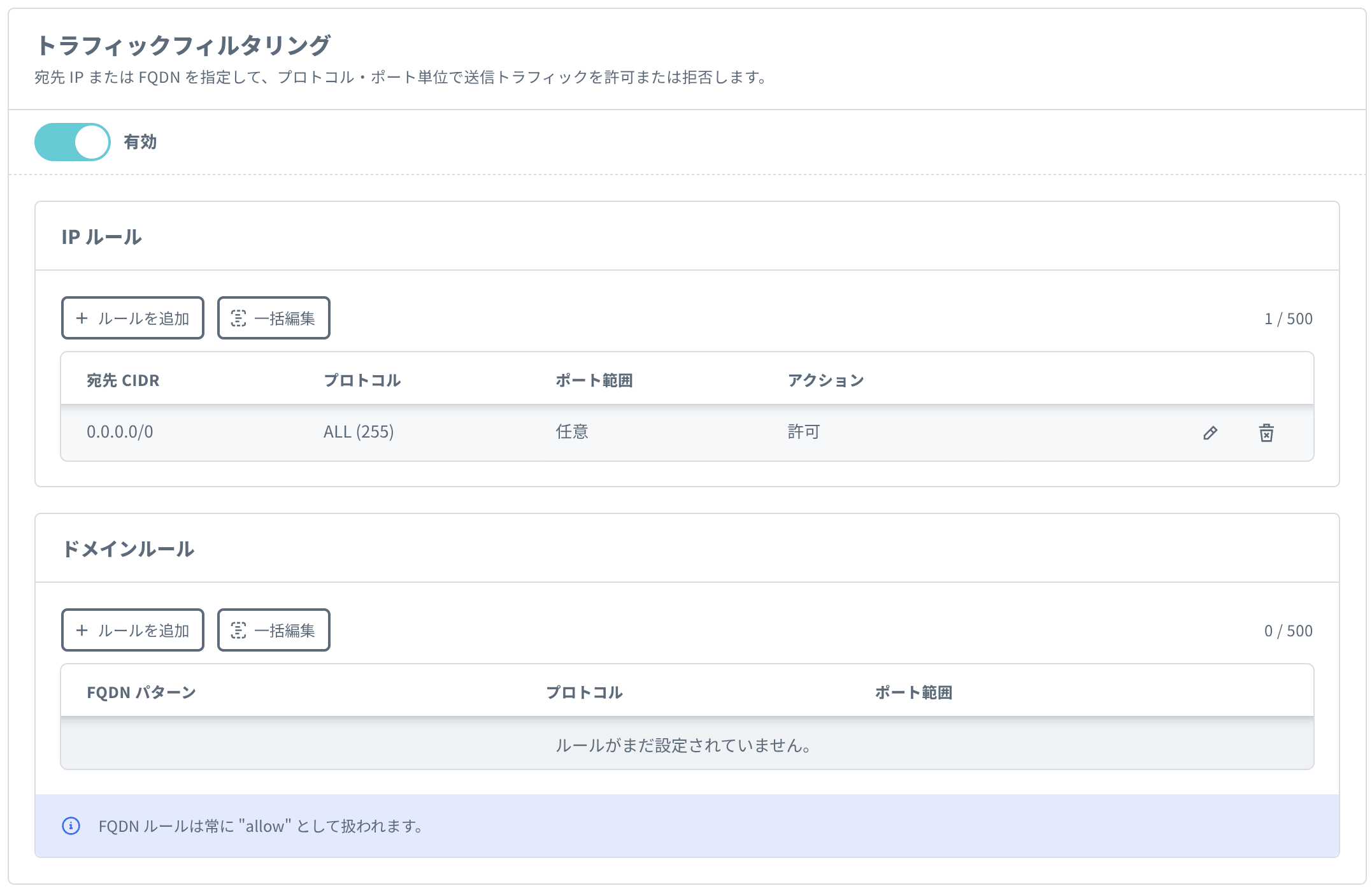

   [トラフィックフィルタリング] セクションが表示されます。



   [IP ルール] と [ドメインルール] の設定方法については、以下の項目を参照してください。

   • IP ルールを追加・編集する
   • ドメインルールを追加・編集する

   初回有効化時にデフォルトの IP ルールが自動登録されます

   [IP ルール] がまだ一度も登録されていない VPG で初めてトラフィックフィルタリングを有効化すると、すべての宛先への通信を許可する IP ルールが自動的に登録されます。ユーザーコンソールには、[宛先 CIDR] が 0.0.0.0/0、[プロトコル] が ALL (255)、[ポート範囲] が「任意」、[アクション] が「許可」のルールとして表示されます。すべての通信を拒否する設定 (最小権限の原則) で運用する場合は、このルールを編集または削除してから利用してください。

$ curl -v -X POST https://api.soracom.io/v1/virtual_private_gateways/{vpg_id}/traffic_filtering/enable \
-H "X-Soracom-API-Key: $X_SORACOM_API_KEY" \
-H "X-Soracom-Token: $X_SORACOM_TOKEN"

ステップ 2: フィルタリングルールを設定する

ステップ 1 でトラフィックフィルタリングを有効化したあと、[トラフィックフィルタリング] セクションの [IP ルール] 一覧で IP ルールを、[ドメインルール] 一覧でドメインルールを設定します。IP ルールとドメインルールは、どちらか一方を選ぶものではありません。必要に応じて併用できます。それぞれ別のルールセットとして管理され、個別に保存します。

IP ルールを追加・編集する

IP ルールでは、宛先 IPv4 CIDR、プロトコル、ポート、アクションを指定します。

IP ルールを個別に追加・編集する

以下では、IP ルールを追加する操作を例に説明します。既存の IP ルールを編集する場合も、設定する項目は同じです。

1. [トラフィックフィルタリング] セクションの [IP ルール] 一覧で、[ルールを追加] をクリックします。

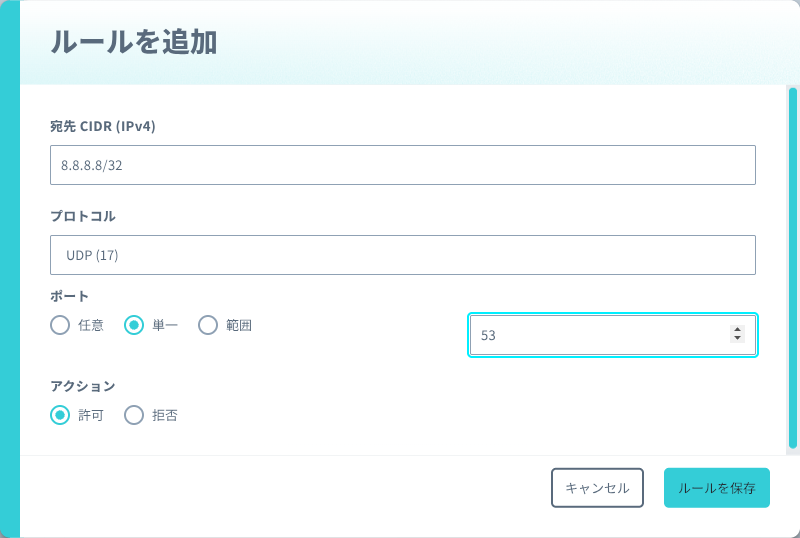

   IP ルール編集用の画面が表示されます。



2. 以下の項目を設定します。

   項目	説明
   [宛先 CIDR (IPv4)]	IPv4 CIDR で指定します (例: 8.8.8.8/32、192.168.0.0/16)。IPv6 は利用できません。
   [プロトコル]	「TCP (6)」、「UDP (17)」、「ICMP (1)」、「ALL (255)」、「カスタム」のいずれかを指定します。「カスタム」を選択すると、IANA プロトコル番号 (1〜255) を直接入力できます。
   [ポート]	選択した [プロトコル] に応じて、[ポート] の指定方法が変わります。 「TCP (6)」/「UDP (17)」の場合: 項目 説明 [任意] すべてのポートにマッチします。ポート番号は入力しません。 [単一] ポート番号を 1 つ入力します。 [範囲] 開始ポートと終了ポートを入力します。 「ICMP (1)」の場合: ポート番号ではなく、ICMP type / code を指定します。 項目 説明 [任意] すべての ICMP にマッチします。ICMP type / code は入力しません。 [指定 (type / code)] ICMP type と ICMP code を入力します。 「ALL (255)」の場合: [ポート] は指定しません。 「カスタム」の場合: [ポート] は指定しません。
   [アクション]	「許可」または「拒否」を選択します。

3. [ルールを保存] をクリックします。

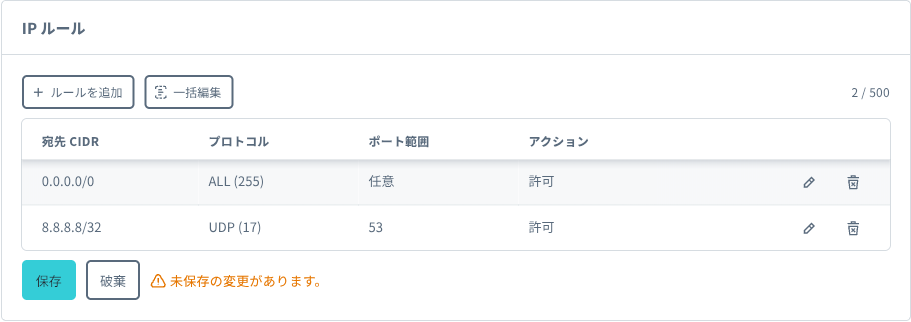

   IP ルールが一覧に追加されます。この時点ではまだ保存されておらず、編集中の状態です。



   • [保存] と [破棄] は、未保存の変更がある場合 (「未保存の変更があります。」と表示されている場合) のみ表示されます。
   • [破棄] をクリックすると、保存していない変更内容を元に戻せます。
   • 保存していない変更がある状態で別のページに遷移しようとすると、確認の画面が表示されます。
   • [IP ルール] と [ドメインルール] は個別に保存します。

4. 必要な IP ルールをすべて入力したあと、[IP ルール] の [保存] をクリックします。

   IP ルールが保存されます。

5. VPG を利用する IoT SIM やバーチャル SIM/Subscriber のセッションを再確立します。

   詳しくは、IoT SIM のセッションを再確立する または バーチャル SIM/Subscriber のセッションを再確立する を参照してください。

CSV で IP ルールを一括編集する

ルール数が多い場合や、既存の IP ルールセットを別の VPG に複製する場合は、CSV 形式で一括編集できます。

1. [トラフィックフィルタリング] セクションの [IP ルール] 一覧で、[一括編集] をクリックします。

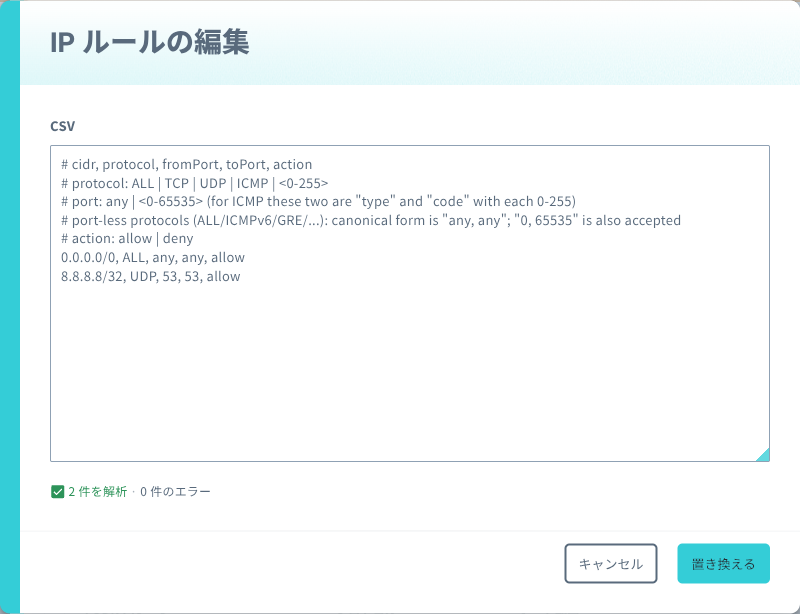

   「IP ルールの編集」画面が表示されます。すでに登録されている IP ルールが CSV 形式で表示されているので、編集の出発点として利用できます。先頭のコメント行に CSV の書式が記載されています。



2. CSV を編集します。

   IP ルールの CSV 形式は以下のとおりです (1 行 = 1 ルール)。

   # cidr, protocol, fromPort, toPort, action
   0.0.0.0/0, ALL, any, any, allow
   10.0.0.0/8, TCP, 22, 22, deny
   8.8.8.8/32, UDP, 53, 53, allow




   • # で始まる行はコメントとして無視されます。
   • カンマ前後の空白は無視されます。

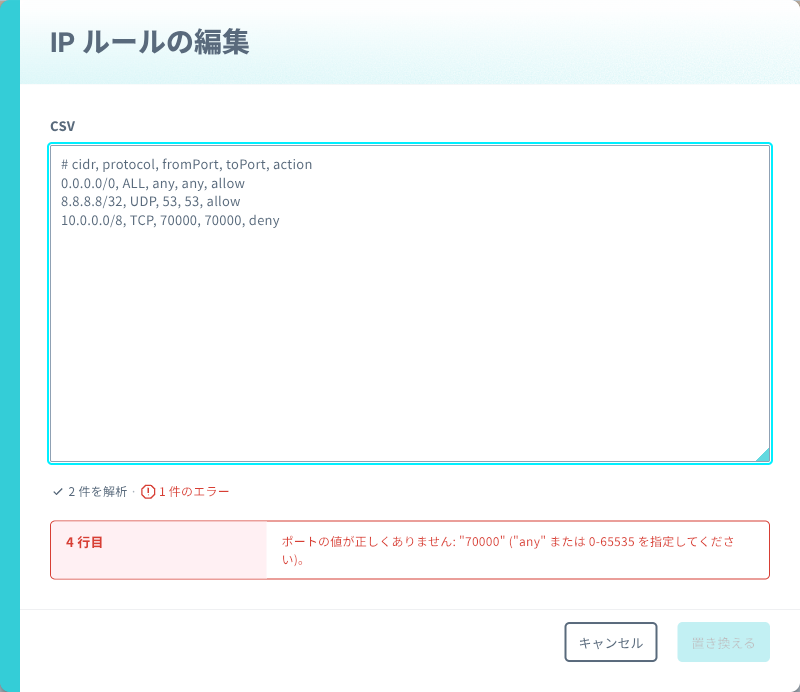

   • ルールにエラーがある場合は、エラーが表示され、[置き換える] はクリックできません。エラーをすべて修正してから [置き換える] をクリックしてください。

3. [置き換える] をクリックします。

   [トラフィックフィルタリング] セクションの [IP ルール] 一覧が CSV の内容で更新されます。この時点では、IP ルールはまだ保存されていません。

4. [IP ルール] の [保存] をクリックします。

   IP ルールが保存されます。

5. VPG を利用する IoT SIM やバーチャル SIM/Subscriber のセッションを再確立します。

   詳しくは、IoT SIM のセッションを再確立する または バーチャル SIM/Subscriber のセッションを再確立する を参照してください。

ドメインルールを追加・編集する

ドメインルールでは、FQDN パターン、プロトコル、ポートを指定します。ドメインルールは通信を許可するルールです。拒否は設定できません。

ドメインルールを個別に追加・編集する

以下では、ドメインルールを追加する操作を例に説明します。既存のドメインルールを編集する場合も、設定する項目は同じです。

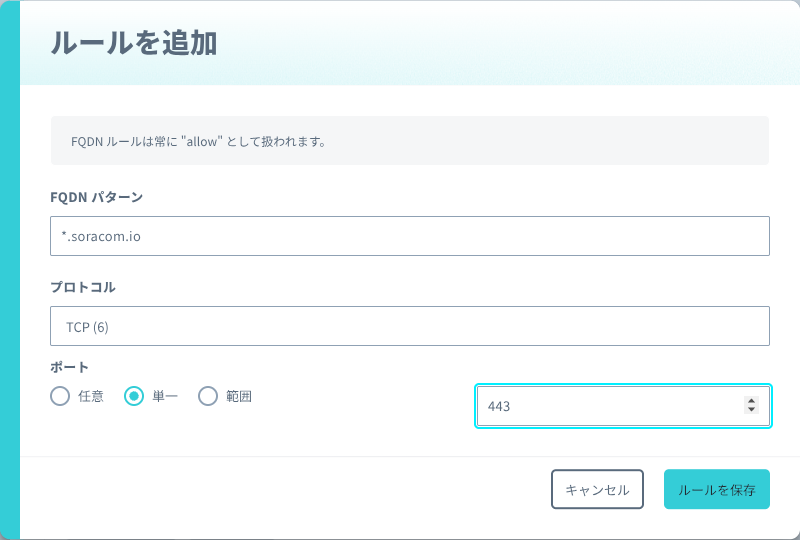

1. [トラフィックフィルタリング] セクションの [ドメインルール] 一覧で、[ルールを追加] をクリックします。

   ドメインルール編集用の画面が表示されます。



2. 以下の項目を設定します。

   項目	説明
   [FQDN パターン]	ドメイン名 (例: api.example.com) または、左端のラベルをワイルドカードに置き換えたパターン (例: *.soracom.io) を指定します。最大 255 文字までです (国際化ドメイン (IDN) の場合は Punycode 変換後の文字数で判定されます)。 ワイルドカードの指定方法: FQDN パターンでは、左端のラベル全体を * に置き換えることで、サブドメインをまとめて指定できます。 指定例 説明 *.example.com ✓ 有効。foo.example.com、bar.example.com など、example.com の 1 階層下のサブドメイン にマッチします。example.com 自体や、sub.foo.example.com のような 2 階層以上下のサブドメインにはマッチしません。 api.example.com ✓ 有効。api.example.com のみにマッチします。 *.*.example.com - 無効。ワイルドカードは 1 つのみ指定できます。 foo*.example.com - 無効。ワイルドカードは左端のラベル全体を置き換える必要があります。 *foo.example.com - 無効。ワイルドカードを部分的に組み合わせることはできません。 example.*.com - 無効。ワイルドカードは左端のラベルでのみ指定できます。
   [プロトコル]	「TCP (6)」、「UDP (17)」、「ICMP (1)」、「ALL (255)」、「カスタム」のいずれかを指定します。「カスタム」を選択すると、IANA プロトコル番号 (1〜255) を直接入力できます。
   [ポート]	IP ルールの [ポート] と同じです。詳しくは、IP ルールを個別に追加・編集する の [ポート] を参照してください。

3. [ルールを保存] をクリックします。

   ドメインルールが一覧に追加されます。この時点ではまだ保存されておらず、編集中の状態です。

   • [保存] と [破棄] は、未保存の変更がある場合 (「未保存の変更があります。」と表示されている場合) のみ表示されます。
   • [破棄] をクリックすると、保存していない変更内容を元に戻せます。
   • 保存していない変更がある状態で別のページに遷移しようとすると、確認の画面が表示されます。
   • [IP ルール] と [ドメインルール] は個別に保存します。

4. 必要なドメインルールをすべて入力したあと、[ドメインルール] の [保存] をクリックします。

   ドメインルールが保存されます。

5. VPG を利用する IoT SIM やバーチャル SIM/Subscriber のセッションを再確立します。

   詳しくは、IoT SIM のセッションを再確立する または バーチャル SIM/Subscriber のセッションを再確立する を参照してください。

CSV でドメインルールを一括編集する

ルール数が多い場合や、既存のドメインルールセットを別の VPG に複製する場合は、CSV 形式で一括編集できます。

1. [トラフィックフィルタリング] セクションの [ドメインルール] 一覧で、[一括編集] をクリックします。

   「ドメインルールの編集」画面が表示されます。すでに登録されているドメインルールが CSV 形式で表示されているので、編集の出発点として利用できます。先頭のコメント行に CSV の書式が記載されています。



2. CSV を編集します。

   ドメインルールの CSV 形式は以下のとおりです (1 行 = 1 ルール)。ドメインルールは通信を許可するルールのため、CSV ではアクションを指定しません。

   # fqdnPattern, protocol, fromPort, toPort
   *.soracom.io, TCP, 443, 443
   api.example.com, TCP, 443, 443




   • # で始まる行はコメントとして無視されます。
   • カンマ前後の空白は無視されます。
   • ルールにエラーがある場合は、エラーが表示され、[置き換える] はクリックできません。エラーをすべて修正してから [置き換える] をクリックしてください。

3. [置き換える] をクリックします。

   [トラフィックフィルタリング] セクションの [ドメインルール] 一覧が CSV の内容で更新されます。この時点では、ドメインルールはまだ保存されていません。

4. [ドメインルール] の [保存] をクリックします。

   ドメインルールが保存されます。

5. VPG を利用する IoT SIM やバーチャル SIM/Subscriber のセッションを再確立します。

   詳しくは、IoT SIM のセッションを再確立する または バーチャル SIM/Subscriber のセッションを再確立する を参照してください。

$ curl -v -X PUT https://api.soracom.io/v1/virtual_private_gateways/{vpg_id}/traffic_filtering/uplink_rules \
-H "X-Soracom-API-Key: $X_SORACOM_API_KEY" \
-H "X-Soracom-Token: $X_SORACOM_TOKEN" \
-H "Content-Type: application/json" \
-d '{
  "rules": [
    {
      "type": "ip",
      "cidr": "8.8.8.8/32",
      "protocol": 17,
      "fromPort": 53,
      "toPort": 53,
      "action": "allow"
    }
  ]
}'

$ curl -v -X PUT https://api.soracom.io/v1/virtual_private_gateways/{vpg_id}/traffic_filtering/fqdn_rules \
-H "X-Soracom-API-Key: $X_SORACOM_API_KEY" \
-H "X-Soracom-Token: $X_SORACOM_TOKEN" \
-H "Content-Type: application/json" \
-d '{
  "rules": [
    {
      "type": "fqdn",
      "fqdnPattern": "*.soracom.io",
      "protocol": 6,
      "fromPort": 443,
      "toPort": 443,
      "action": "allow"
    }
  ]
}'

$ curl -v -X PUT https://api.soracom.io/v1/virtual_private_gateways/{vpg_id}/traffic_filtering/uplink_rules \
-H "X-Soracom-API-Key: $X_SORACOM_API_KEY" \
-H "X-Soracom-Token: $X_SORACOM_TOKEN" \
-H "Content-Type: application/json" \
-d '{ "rules": [] }'

トラフィックフィルタリングを無効化する

1. VPG 設定画面の [フィルタリング] タブで、[トラフィックフィルタリング] セクションのスイッチをオフにします。

   「通信が一時停止します」という確認画面 (有効化時と同じ) が表示されます。



2. 表示内容を確認して、[OK] をクリックします。

   無効化しても、登録済みのルールは保持されます

   トラフィックフィルタリングを無効化しても、登録済みのフィルタリングルール (IP ルール / ドメインルール) は削除されません。再度トラフィックフィルタリングを有効化したときには、無効化前のフィルタリングルールがそのまま適用されます。フィルタリングルールを削除する場合は、トラフィックフィルタリングを有効化したあとで、別途、[IP ルール] / [ドメインルール] で個別に削除してください。

$ curl -v -X POST https://api.soracom.io/v1/virtual_private_gateways/{vpg_id}/traffic_filtering/disable \
-H "X-Soracom-API-Key: $X_SORACOM_API_KEY" \
-H "X-Soracom-Token: $X_SORACOM_TOKEN"
