LTE ルーター UD-LTA (以下、UD-LTA) で SORACOM Air for セルラーの IoT SIM を利用する場合の必要最低限の手順を説明します。

UD-LTA 詳細ガイド「設置する」の手順を実施する

UD-LTA 詳細ガイドの 設置する を参照して、以下の操作を行います。

1. SIM カードをセットします。

   本体の底面の SIM スロットに IoT SIM を取り付けます。

2. 電源を入れます。

   添付の AC アダプターを UD-LTA の DC 端子と電源コンセントに接続し、電源ボタンを押します。

3. UD-LTA と設定用パソコンをつなぎます。

   UD-LTA と設定用パソコンを LAN ケーブルまたは Wi-Fi で接続します。Wi-Fi の情報は本体背面のシールに記載されています。

   続けて、初回設定をします。

4. 設定用パソコンでブラウザを開き、http://192.168.10.1/ にアクセスします。

   UD-LTA の設定画面が表示されます。

5. 管理者パスワードを設定します。

   管理者パスワードは類推されにくい複雑なものを設定します。

6. タイムゾーンで「アジア/東京」を選択して、[次へ] をクリックします。

   次に、APN を設定します。

7. 本体の LTE ランプの状態に応じて、以下のように設定します。

   • 本体の LTE ランプが点灯している場合: IoT SIM で通信できています。

     1. [APN プロファイル] は [自動] のままにして、[次へ] をクリックし、手順 8 に進みます。

   • 本体の LTE ランプが消灯している場合: IoT SIM で通信できていません。

     plan-DU を利用する場合は、「消灯している場合」の説明に従って設定します。

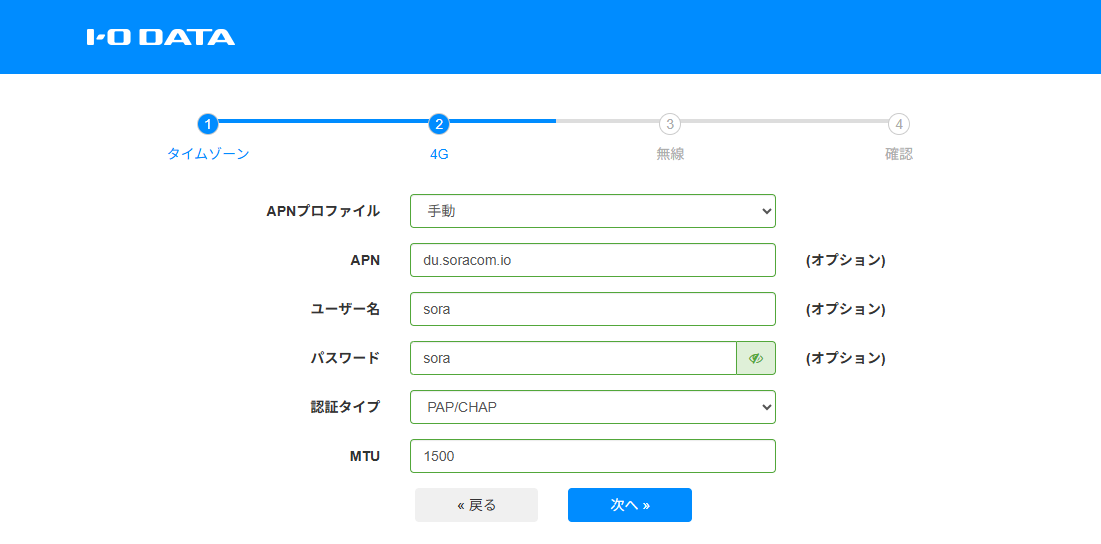

     1. [APN プロファイル] で [手動] を選択します。

        APN プロファイルの手動設定画面が表示されます。



     2. 以下の項目を設定します。

        項目	説明
        [APN]	soracom.io (*1) を入力します。
        [ユーザー名]	sora を入力します。
        [パスワード]	sora を入力します。
        [認証タイプ]	PAP/CHAP (*2) を選択します。
        [MTU]	1500 (デフォルト) のままにします。

        • (*1) plan-DU の場合は、du.soracom.io を入力します。
        • (*2) CHAP 認証 を使用する場合は、CHAP を選択します。

     3. [次へ] をクリックします。

8. Wi-Fi の [SSID] や [パスワード] などを設定し、[次へ] をクリックします。

   セキュリティの観点から、[SSID] や [パスワード] は既定値から変更することを推奨します。

9. 設定内容を確認し、[保存 & 適用] をクリックします。

接続確認

設定用パソコン (UD-LTA に接続した PC) から ping pong.soracom.io を実行します。問題なくネットワークに接続されていると、以下のような応答が返ってきます。

$ ping pong.soracom.io

PING pong.soracom.io (100.127.100.127) 56(84) bytes of data.
64 bytes from 100.127.100.127 (100.127.100.127): icmp_seq=1 ttl=64 time=39.4 ms
64 bytes from 100.127.100.127 (100.127.100.127): icmp_seq=2 ttl=64 time=50.7 ms
64 bytes from 100.127.100.127 (100.127.100.127): icmp_seq=3 ttl=64 time=47.8 ms
64 bytes from 100.127.100.127 (100.127.100.127): icmp_seq=4 ttl=64 time=45.8 ms
