GPS + Beacon Edge Unit に IoT SIM を挿入します。
IoT SIM の挿入・取り外しは、電源がオフの状態で行ってください。
対応する IoT SIM
GPS + Beacon Edge Unit は、以下の SORACOM IoT SIM に対応しています。
- 対応サブスクリプション: plan-D、planX3
- 対応 SIM 形状: ナノ SIM (4FF)
IoT SIM の詳細については、SORACOM Air for セルラー を参照してください。
IoT SIM を挿入する
GPS + Beacon Edge Unit の電源をオフにします。
電源の状態を確認するには、ボタンを 5 秒以上長押ししてください。
- LED が赤色に点滅した場合: 電源がオフになりました。
- LED が緑色に点滅した場合: 電源がオンになりました。再度 5 秒以上長押しして、電源をオフにしてください。
通常動作時、LED は消灯しています (*1)。そのため、電源の状態が分からない場合は、ボタンを 5 秒以上長押しして確認してください。
(*1) バッテリーの残量低下時、GNSS 測位動作時など、特定の動作中のみ LED が点灯 (点滅)します。

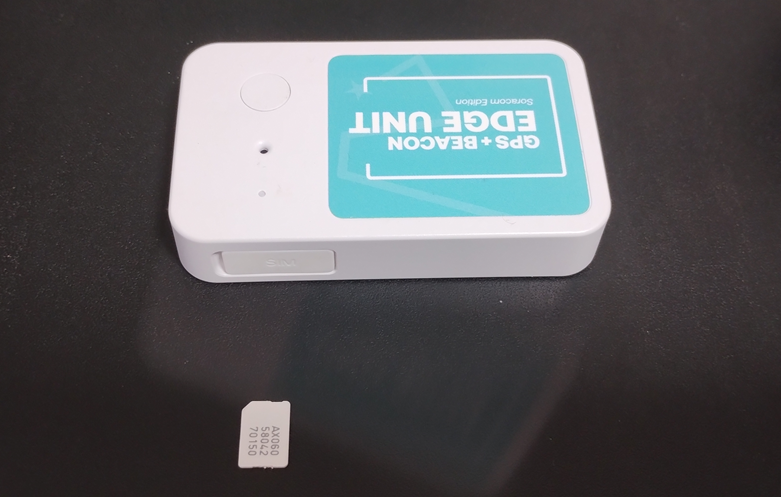

SIM スロットのカバーを開けます。「SIM」と書かれたゴム蓋を、隙間から浮かすようにして開けます。

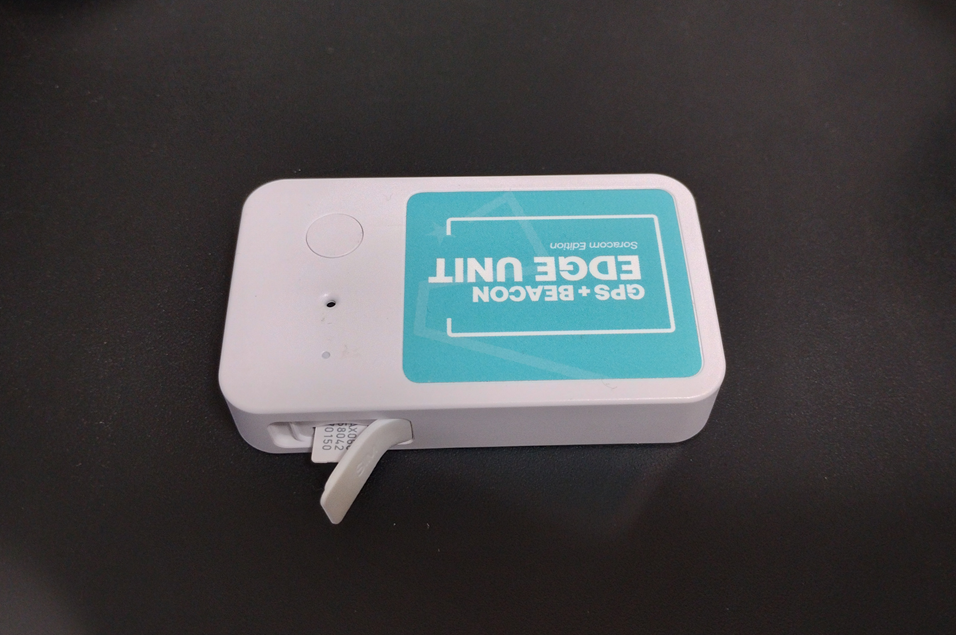

IoT SIM を SIM スロットに挿入します。
- IoT SIM の切り欠きの向きに注意して、カチッと音がするまで押し込みます。正しい向きは、押し込む際に切り欠きが奥、切り欠きのない方が手前になります。
- 金色の接点面を下向きにして挿入してください。
IoT SIM スロットのカバーを閉じます。
SIM 挿入時の注意
- SIM は正しい向きで挿入してください。無理に押し込むと、SIM やデバイスが破損する恐れがあります。
- SIM を取り外す際は、SIM を軽く押し込んでから引き抜いてください。
次のステップ
IoT SIM の挿入が完了したら、次は設定ツールから設定を行います。
設定ツールで GPS + Beacon Edge Unit の動作を設定する に進んでください。
